SG一次侧主管道防异物封堵堵板

SG（蒸汽发生器）是压水堆核电站的热交换设备,它将反应堆产生的热量由一次侧传递给二次侧，使二回路的水变成蒸汽，以驱动汽轮发电机组发电。

在维护和检修期间，蒸发器的冷却剂进、出口处需加装不承受系统压力的堵板，以防止一次侧管道在施工时进入异物。但蒸发器一次侧介质为含硼水，腔室中的辐射剂量、温度和湿度都很高。为使操作人员受到的辐射减到Z少，堵板设计应适合单人作业，并使得实施作业简单、快捷。

秦山一厂300MW原堵板为引进设备，重量达30Kg,结构复杂，拆装繁琐，需2个人共同操作，容易钩挂绳状物，安全性差；在对设备进行探伤时，堵板固定螺栓对设备造成影响，影响大修进度，同时存在螺栓脱落的风险。

三科核电有幸承接了堵板的升级研制任务。经反复论证，确定技术要点如下：

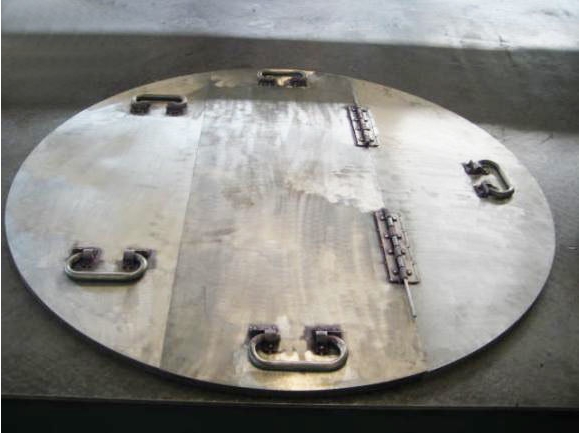

1、圆形三板折叠结构，止口和挡块定位，无需仔细校准，快捷省时。

2、使用高刚度、高强度、低密度及耐腐蚀的TC4钛合金，总重量控制在20Kg以下。零件耐冲击，并无需进行表面处理；

3、安装过程只摆放，不用螺钉固定；堵板安装后是平面密闭的，在SG检修过程中产生的污物不会进入管道中。

应用效果：堵板安装试验证明，效果改善显著。平均安装时间缩短为35秒，Z快仅用了28秒，大大减低了人员受辐射程度。堵板操作简便、安装快捷，结构合理，就位后安全可靠，在结构、重量、强度和使用效果等方面都得到了用户的好评。不但完全可以替代进口堵板，且在多方面具备创新性，具有很大的推广应用价值。
